Bạn đang tìm sơ đồ bố trí lắp đặt máy pha chuẩn? Đừng bỏ qua hướng dẫn chi tiết giúp máy bền bỉ, cà phê chuẩn vị và an toàn tuyệt đối. Xem ngay bí mật tại đây!
Khi bước chân vào một quán cà phê, thứ quyến rũ chúng ta đầu tiên là hương thơm ngào ngạt và tiếng máy xay, tiếng dòng chảy Espresso rơi tí tách vào tách sứ. Nhưng với những người làm nghề, vẻ đẹp thực sự lại nằm ở những thứ khách hàng không nhìn thấy: hệ thống kỹ thuật phía sau quầy bar. Một ly cà phê ngon không chỉ đến từ hạt cà phê chất lượng, mà bắt nguồn từ một nền tảng kỹ thuật vững chắc. Và trái tim của nền tảng ấy chính là sơ đồ bố trí lắp đặt máy pha.
Hôm nay, hãy cùng chúng tôi đi sâu vào “giải phẫu” hệ thống này. Không phải những lý thuyết khô khan, đây là những đúc kết thực chiến về lắp đặt máy pha cà phê mà ít ai chia sẻ tường tận.
Tại sao sơ đồ bố trí lắp đặt máy pha lại quan trọng đến thế?
Nhiều chủ quán thường nghĩ đơn giản: “Mua máy về, cắm điện, nối nước là xong”. Đó là một sai lầm “chết người” dẫn đến việc máy hỏng chỉ sau 1-2 năm sử dụng.
Hãy tưởng tượng chiếc máy pha cà phê như một siêu xe. Bạn không thể đổ xăng kém chất lượng hay chạy trên đường đầy ổ gà mà mong xe bền được. Sơ đồ bố trí lắp đặt máy pha chính là bản đồ quy hoạch “con đường” và “nhiên liệu” cho chiếc siêu xe ấy.
Theo Hiệp hội Cà phê Đặc sản, chất lượng nước và sự ổn định của áp suất quyết định đến 98% hương vị của một tách Espresso (phương pháp pha cà phê bằng áp suất). Một sơ đồ lắp đặt máy pha chuẩn chỉnh sẽ giải quyết ba vấn đề cốt lõi:
- Ổn định hương vị: Đảm bảo áp lực nước và nhiệt độ luôn đồng nhất.
- Kéo dài tuổi thọ thiết bị: Ngăn chặn cặn vôi (canxi) đóng trong nồi hơi và đường ống.
- An toàn vận hành: Tránh rủi ro về chập điện hay rò rỉ nước gây trơn trượt quầy bar.
Lắp đặt chuẩn chỉ là bước khởi đầu. Cặn bẩn và dầu cà phê vẫn sẽ âm thầm tích tụ mỗi ngày, phá hủy hương vị và linh kiện máy nếu bạn lơ là. Đừng để chiếc máy trăm triệu trở thành đống sắt vụn chỉ vì thiếu hiểu biết về bảo dưỡng!
Bạn có thể tham khảo bài viết tại đây: [Vệ sinh máy pha cà phê – Máy pha sạch, cà phê ngon]
Tại ILOTA, chúng tôi luôn nhấn mạnh rằng: Một sơ đồ bố trí lắp đặt máy pha thông minh là khoản đầu tư rẻ nhất để bảo vệ khối tài sản hàng trăm triệu đồng của bạn.

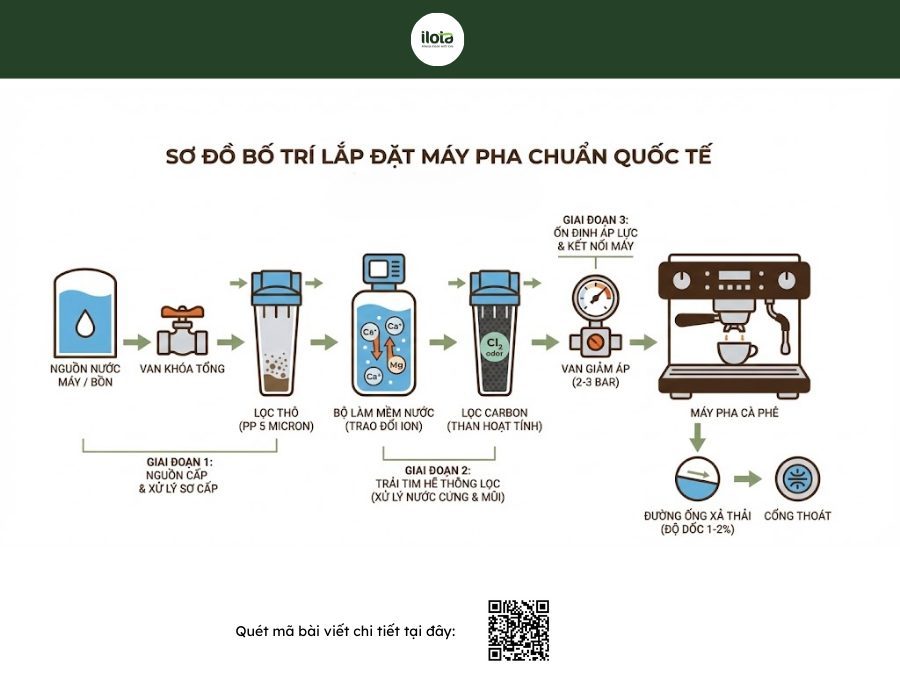

Giải mã sơ đồ bố trí lắp đặt máy pha chuẩn quốc tế
Để bạn dễ hình dung, chúng tôi sẽ vẽ ra một lộ trình dòng chảy từ nguồn nước đến khi ra được ly cà phê. Đây là sơ đồ bố trí lắp đặt máy pha mà các chuỗi cà phê lớn trên thế giới đều áp dụng, nhưng được ILOTA tinh chỉnh cho phù hợp với điều kiện môi trường tại Việt Nam.
Giai đoạn 1: Nguồn cấp và Xử lý sơ cấp
Hành trình bắt đầu từ nguồn nước máy hoặc nước bồn. Trong sơ đồ bố trí lắp đặt máy pha, vị trí này cực kỳ quan trọng.
- Van khóa tổng: Đây là chốt chặn đầu tiên. Bắt buộc phải có để ngắt nước khi cần bảo trì hoặc xử lý sự cố gấp.
- Lọc thô: Nước tại Việt Nam, đặc biệt là các đường ống cũ, thường lẫn tạp chất, cát, rỉ sét. Một bộ lọc bông (PP 5 micron) sẽ giữ lại những “kẻ phá hoại” này trước khi chúng đi sâu hơn vào hệ thống lắp đặt máy pha cà phê.
Giai đoạn 2: Trái tim của hệ thống lọc – “Khắc tinh” của nước cứng
Đây là khâu quan trọng nhất để bảo vệ “túi tiền” của bạn, nhưng tiếc là 80% quán cà phê nhỏ thường bỏ qua vì chưa hiểu rõ hậu quả.
- Bộ làm mềm nước – “Lá chắn” bảo vệ máy pha
Hãy tưởng tượng nước máy giống như nước có lẫn “đá vôi” vô hình (do chứa nhiều Canxi và Magie).
- Vấn đề: Khi nước được đun nóng trong nồi hơi, lượng đá vôi này sẽ hiện nguyên hình, đóng thành mảng bám cứng (cặn vôi).
- Hậu quả: Cặn vôi là kẻ phá hoại số 1. Nó làm tắc đường ống, bao phủ thanh đốt khiến nước lâu sôi và làm hỏng cảm biến nhiệt. Hậu quả là máy hỏng liên tục và chi phí sửa chữa rất cao.
- Giải pháp của ILOTA: Bắt buộc phải có bộ lọc xử lý cặn (dùng hạt nhựa trao đổi ion hoặc các lõi lọc chuyên dụng như BWT, 3M…). Chúng hoạt động như một cái bẫy, giữ lại các chất gây đóng cặn trước khi nước đi vào máy.
- Lọc Carbon (Than hoạt tính) – Sau khi đã được làm mềm, nước cần được làm “sạch” mùi vị.
- Vấn đề: Nước máy thường có mùi Clo (thuốc tẩy).
- Hậu quả: Mùi Clo này cực kỳ kỵ với cà phê. Nếu không lọc sạch, nó sẽ “giết chết” hương thơm tinh tế của những hạt cà phê đắt tiền mà bạn dày công tuyển chọn.
- Giải pháp: Lọc Carbon sẽ hấp thụ toàn bộ mùi Clo và các tạp chất lạ, trả lại nguồn nước tinh khiết, không mùi, làm nền hoàn hảo để hương vị cà phê tỏa sáng.
Trước khi quyết định mua bộ lọc nào, kỹ thuật viên của ILOTA sẽ dùng bút đo TDS và thuốc thử độ cứng để “khám bệnh” cho nguồn nước quán bạn. Sơ đồ bố trí lắp đặt máy pha hiệu quả nhất phải được thiết kế dựa trên chỉ số thực tế của nguồn nước đó, chứ không phải áp dụng máy móc một công thức cho mọi quán.
Để hiểu sâu hơn về TDS là gì, bạn có thể tham khảo bài viết [TDS là gì? Chìa khóa “vô hình” quyết định hương vị ly cà phê]
Giai đoạn 3: Ổn định áp lực và Kết nối máy
- Van giảm áp: Áp lực nước máy tại các tòa nhà cao tầng thường rất mạnh và không ổn định. Sơ đồ bố trí lắp đặt máy pha cần một van giảm áp để đưa áp lực nước về mức tiêu chuẩn (thường là 2-3 bar) trước khi vào máy. Điều này giúp bơm của máy pha không bị quá tải.
- Đường ống xả thải: Đừng quên đường nước thải! Sơ đồ bố trí lắp đặt máy pha phải bố trí ống xả có độ dốc (ít nhất 1-2%) để nước thải chảy tự nhiên, tránh ứ đọng gây mùi hôi và vi khuẩn ngược lên khay nước thải.
Lưu ý từ ILOTA: Nếu bạn đang băn khoăn chưa biết chọn dòng máy nào để phù hợp với sơ đồ này, hãy tham khảo ngay bài viết chuyên sâu của chúng tôi: [Cách chọn máy pha cà phê cho quán]. Đây là bước đệm quan trọng trước khi đi vào lắp đặt chi tiết.
Những yêu cầu kỹ thuật khi lắp đặt máy pha cà phê
Để hiện thực hóa sơ đồ bố trí lắp đặt máy pha trên giấy ra thực tế, bạn cần tuân thủ các thông số kỹ thuật sau. Chúng tôi đã tổng hợp thành bảng để bạn dễ dàng theo dõi và đối chiếu với đơn vị thi công điện nước.
Bảng tiêu chuẩn kỹ thuật lắp đặt (Tham khảo tiêu chuẩn Châu Âu)
| Hạng mục | Yêu cầu kỹ thuật chi tiết | Giải thích dễ hiểu |
| Điện áp | 220V – 240V (1 pha) hoặc 380V (3 pha) | Tùy công suất máy, máy 2 họng pha) thường dùng điện 1 pha công suất lớn. |
| Dây điện | Tiết diện tối thiểu 2×4.0mm hoặc 2×6.0mm | Dây phải to, đủ tải để không bị nóng chảy khi máy đun nước liên tục. |
| Aptomat (CB) | CB riêng biệt 32A – 40A | Cầu dao riêng cho máy, tự ngắt khi có sự cố chập điện, bảo vệ máy. |
| Tiếp địa | Bắt buộc phải có dây tiếp địa | Chống rò điện ra vỏ máy, đảm bảo an toàn tính mạng cho Barista (người pha chế). |
| Cấp nước | Ống ren trong phi 21mm (3/4 inch) | Kích thước chuẩn để vặn vừa dây cấp nước đi kèm của hầu hết các hãng máy. |
| Thoát nước | Ống cứng phi 34mm hoặc 42mm | Ống to để nước thải thoát nhanh, không bị trào ngược. |
| Vị trí | Mặt bàn đá/gỗ cứng, chịu lực >100kg | Máy pha rất nặng (50-80kg) cộng với nước bên trong, bàn yếu sẽ bị võng/sập. |
Nguồn tham khảo: Tài liệu kỹ thuật từ các hãng sản xuất máy pha cà phê hàng đầu như Nuova Simonelli, La Marzocco.
Thông tin độc quyền từ ILOTA: Sơ đồ “biến thiên” theo nguồn nước Việt Nam
Đây là phần bạn sẽ hiếm khi tìm thấy ở các tài liệu nước ngoài hay các bài viết chung chung khác. Tại ILOTA, qua quá trình lắp đặt máy pha cà phê cho hàng nghìn quán trên khắp Việt Nam, chúng tôi nhận thấy sơ đồ bố trí lắp đặt máy pha cần phải “nhập gia tùy tục”.
Tại sao ư? Vì nước ở Hà Nội khác nước ở Sài Gòn, và khác hoàn toàn nước ở Đà Lạt hay miền Tây.
Sự khác biệt vùng miền ảnh hưởng đến sơ đồ:
- Khu vực Miền Bắc (Hà Nội, các tỉnh lân cận): Nguồn nước ngầm ở đây đi qua các lớp địa chất đá vôi, nên độ cứng (TDS – Tổng chất rắn hòa tan) thường rất cao.
- Điều chỉnh sơ đồ: Trong sơ đồ bố trí lắp đặt máy pha tại miền Bắc, bộ phận làm mềm nước đóng vai trò sống còn. Chúng tôi thường khuyến nghị sử dụng bình lọc Resin dung tích lớn hơn hoặc bộ lọc thẩm thấu ngược có van pha trộn để giữ lại một lượng khoáng chất cần thiết (vì nước tinh khiết 100% pha cà phê sẽ rất nhạt nhẽo).
- Khu vực Miền Tây & Ven Biển: Nước thường bị nhiễm phèn hoặc mặn.
- Điều chỉnh sơ đồ: Sơ đồ lắp đặt máy pha ở đây bắt buộc phải có hệ thống xử lý phèn trước khi đi vào bộ lọc tinh. Tuyệt đối không đưa nước nhiễm mặn vào máy pha, muối sẽ ăn mòn nồi hơi bằng đồng chỉ trong vài tháng.
- Khu vực Thành phố Hồ Chí Minh: Nguồn nước máy khá ổn định, nhưng mùi Clo thường nồng.
- Điều chỉnh sơ đồ: Tập trung vào các lõi lọc Carbon chất lượng cao trong sơ đồ bố trí lắp đặt máy pha để xử lý mùi, đảm bảo hương vị cà phê nguyên bản.
Việc thấu hiểu thổ nhưỡng và nguồn nước địa phương là bí quyết độc quyền giúp ILOTA tư vấn sơ đồ lắp đặt máy pha tối ưu nhất cho từng khách hàng, điều mà các sơ đồ rập khuôn không làm được.

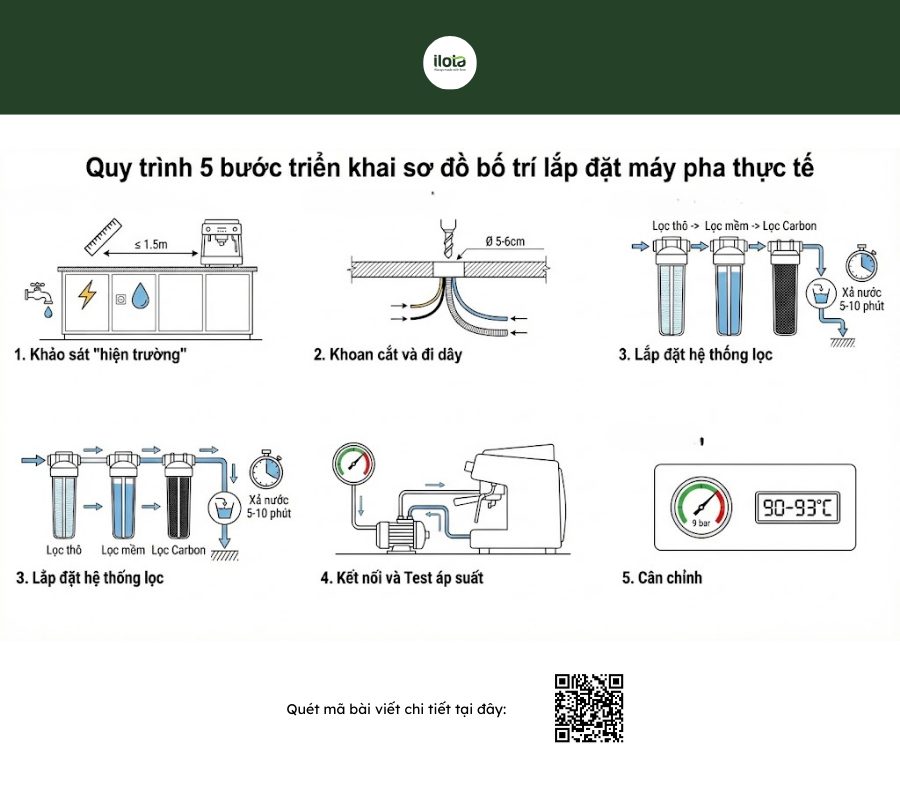

Quy trình 5 bước triển khai sơ đồ bố trí lắp đặt máy pha thực tế
Để giúp bạn hình dung rõ hơn, chúng tôi sẽ mô tả quy trình thực tế khi kỹ thuật viên áp dụng sơ đồ bố trí lắp đặt máy pha vào quầy bar.
Bước 1: Khảo sát “hiện trường”
Trước khi máy về, chúng tôi kiểm tra khoảng cách từ nguồn điện/nước đến vị trí đặt máy. Sơ đồ bố trí lắp đặt máy pha lý tưởng là khoảng cách này không quá 1.5 mét để dây gọn gàng, áp lực nước không bị hao hụt.
Bước 2: Khoan cắt và đi dây
Khoan một lỗ tròn đường kính khoảng 5-6cm trên mặt bàn quầy bar. Đây là “cửa ngõ” để toàn bộ dây điện, dây cấp nước và ống xả đi từ dưới gầm bàn lên máy. Việc này giúp quầy bar trông thẩm mỹ, không bị dây dợ chằng chịt.
Bước 3: Lắp đặt hệ thống lọc
Theo đúng sơ đồ bố trí lắp đặt máy pha đã thiết kế: Lắp lọc thô -> Lắp lọc mềm -> Lắp lọc Carbon. Xả nước khoảng 5-10 phút qua các lõi lọc mới để rửa trôi bụi than và hạt nhựa bảo quản trước khi nối vào máy.
Bước 4: Kết nối và Test áp suất
Nối dây cấp vào bơm, nối ống xả vào đường thoát. Mở nước và kiểm tra rò rỉ tại các khớp nối. Bật máy, theo dõi kim đồng hồ áp suất. Nếu kim chỉ 0 dù đã mở nước, cần kiểm tra lại van cấp.
Bước 5: Cân chỉnh
Đây là bước cuối cùng của lắp đặt máy pha cà phê. Kỹ thuật viên sẽ điều chỉnh áp suất bơm (thường là 9 bar khi chiết xuất) và nhiệt độ nước (90-93 độ C) phù hợp với loại cà phê bạn sử dụng.
Những sai lầm khi bỏ qua sơ đồ bố trí lắp đặt máy pha chuẩn
Trong quá trình hỗ trợ xử lý sự cố, chúng tôi gặp rất nhiều trường hợp dở khóc dở cười do chủ quán tự ý lắp đặt sai sơ đồ bố trí lắp đặt máy pha.
- Dùng chung đường nước với máy làm đá: Khi máy làm đá hút nước, áp lực nước cấp cho máy pha bị tụt đột ngột, dẫn đến ly cà phê bị “sốc nhiệt” và chiết xuất không đều.
- Ống xả nước thải bị gập hoặc ngang: Nước thải không thoát được, tràn ngược ra sàn nhà, thậm chí tràn vào bo mạch điện tử dưới gầm máy gây cháy nổ.
- Không lắp lọc nước: Sau 6 tháng, đường ống bên trong máy bị tắc kín bởi cặn vôi trắng xóa như xương san hô. Chi phí tẩy cặn và thay linh kiện lúc này tốn kém gấp 10 lần bộ lọc.
Việc tuân thủ sơ đồ bố trí lắp đặt máy pha không chỉ là kỹ thuật, nó là kỷ luật trong kinh doanh F&B (ngành thực phẩm và đồ uống).
Mẹo nhỏ giúp tối ưu không gian khi lắp đặt
Với các mô hình xe đẩy hoặc quán nhỏ, không gian là vàng bạc. Sơ đồ bố trí lắp đặt máy pha cần linh hoạt:
- Đặt bơm rời dưới gầm bàn: Giúp máy trên bàn nhẹ hơn, đỡ ồn hơn.
- Hệ thống lọc treo tường: Thay vì để đứng chiếm diện tích sàn tủ, hãy bắn vít treo bộ lọc lên thành tủ.
- Sử dụng bình nước rời (với máy 1 group): Nếu không thể đi đường nước máy, hãy dùng bình nước 20L tinh khiết nhưng lưu ý phải bổ sung khoáng hoặc chọn loại nước có khoáng nhẹ, vì máy pha cần khoáng dẫn điện để cảm biến mực nước hoạt động.
Kết luận
Cà phê là một nghệ thuật, nhưng để nghệ thuật đó thăng hoa, cần có sự hỗ trợ của khoa học và kỹ thuật chính xác. Một sơ đồ bố trí lắp đặt máy pha chuẩn mực chính là nền móng vững chắc nhất cho ngôi nhà kinh doanh của bạn.
Đừng để những lỗi kỹ thuật nhỏ nhặt giết chết cảm hứng của Barista và trải nghiệm của khách hàng. Hãy bắt đầu đúng ngay từ đầu với một tư duy lắp đặt chuyên nghiệp. Sự chỉn chu trong từng đường ống, dây điện hôm nay sẽ đổi lại sự ổn định và lợi nhuận bền vững trong 10 năm tới.
Nếu bạn đang cảm thấy bối rối giữa ma trận các thiết bị, hay đơn giản là muốn tìm một giải pháp cà phê toàn diện từ máy móc đến hạt cà phê đặc sản chất lượng cao, ILOTA luôn sẵn sàng đồng hành cùng bạn. Đừng để lỡ cơ hội sở hữu nền tảng kinh doanh vững chắc ngay hôm nay.
Bạn muốn máy pha của mình bền bỉ như nồi đồng cối đá? Đừng chần chừ, hãy liên hệ ngay với chúng tôi để được tư vấn giải pháp và trải nghiệm những dòng cà phê Đặc sản thượng hạng, được rang xay với công nghệ tối ưu nhất cho từng loại máy pha.
